Befæstelsesmidler til montering af Troldtekt® kombiplader
Forskellige befæstelsesmidler er specielt udviklet til montering af Troldtekt kombiplader.

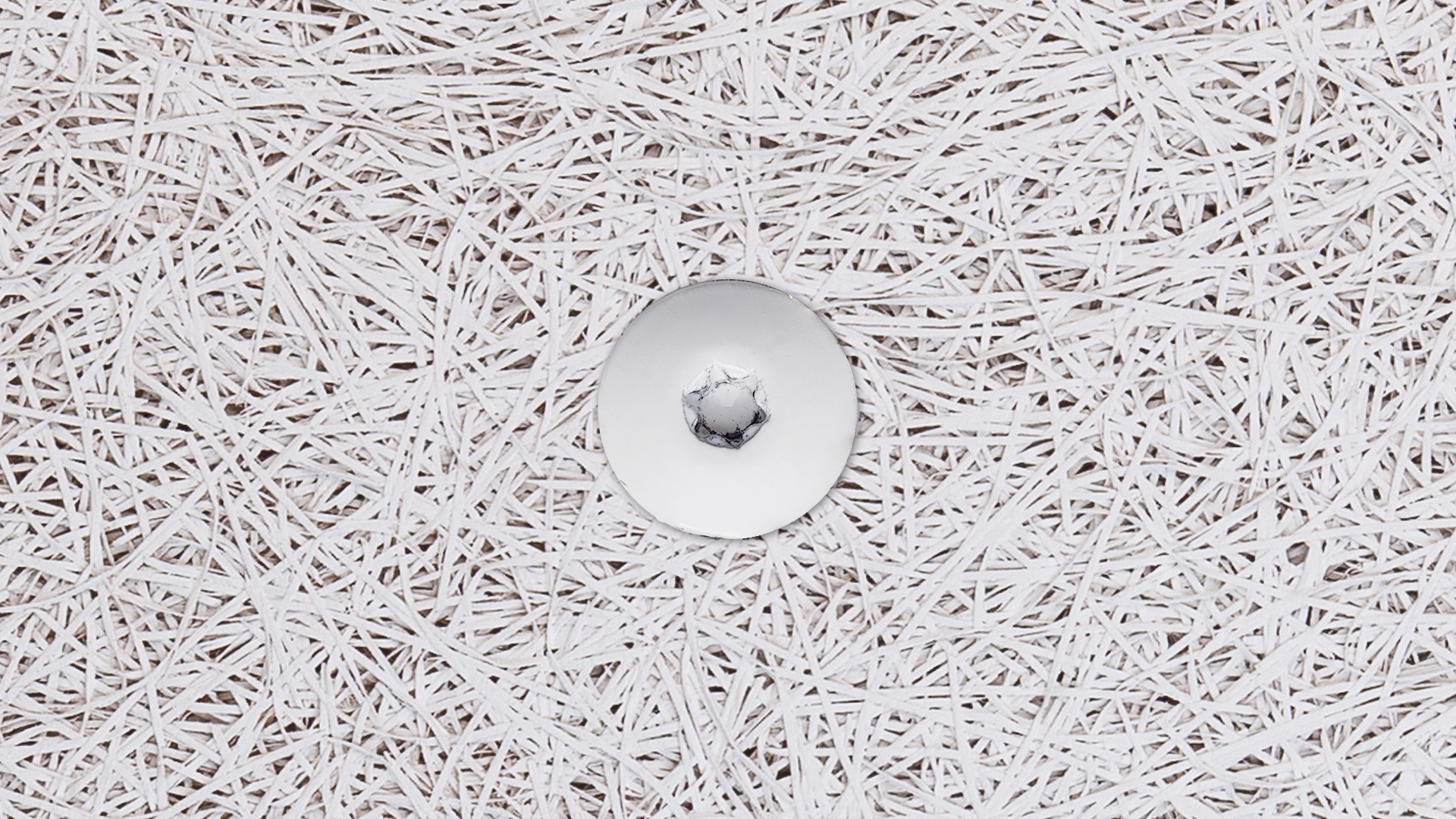

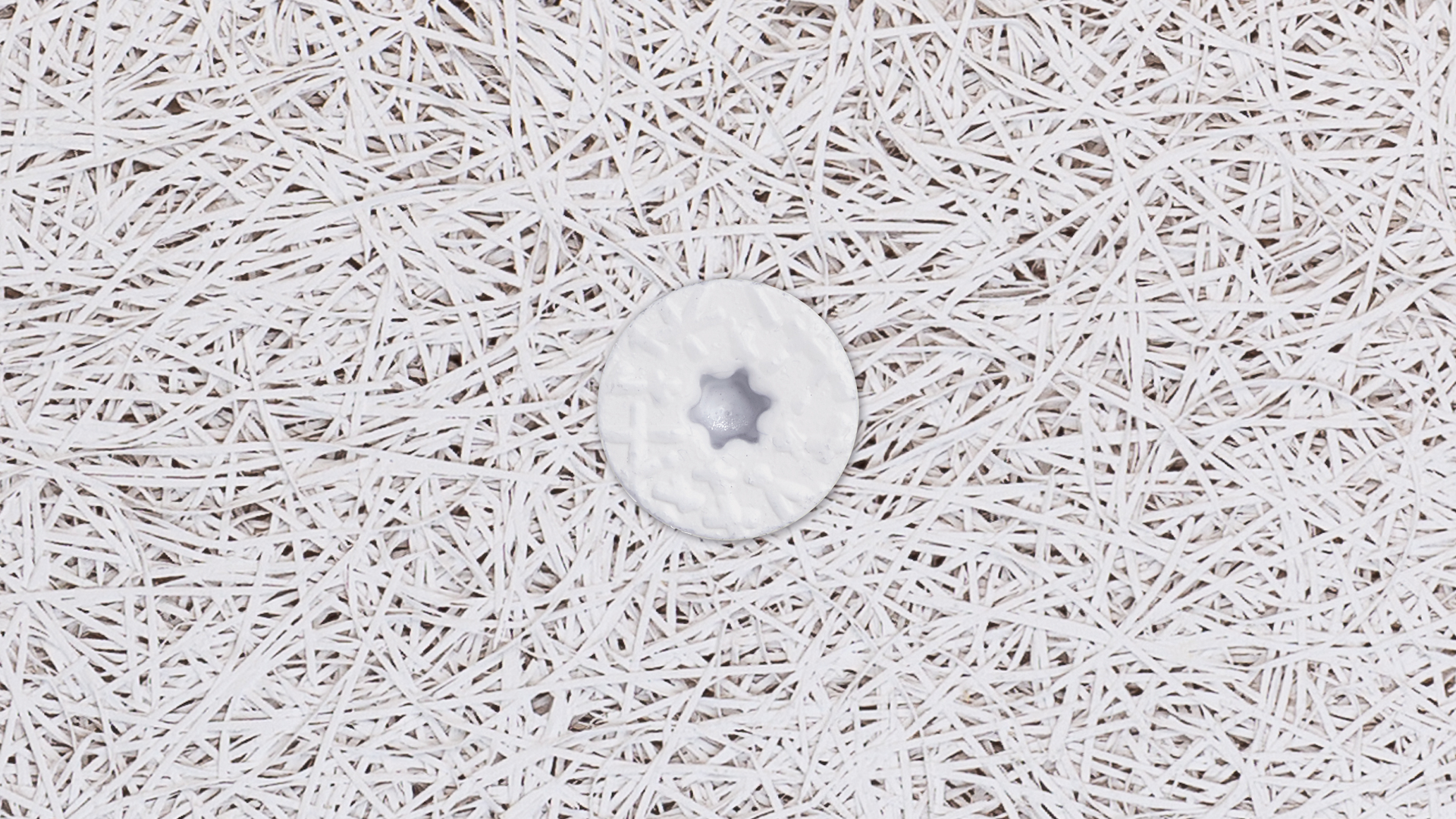

Vores strukturskruer til beton har et hoved med relief, hvis struktur matcher den velkendte overfladestruktur på Troldtekt kombiplader og Troldtekt akustikplader. De fås til montering på beton.
Alternativt tilbyder vi også skruer til montering på både træ og stål.
> STXB strukturskrue (beton)
> STSB universalskrue (beton, træ, stål)

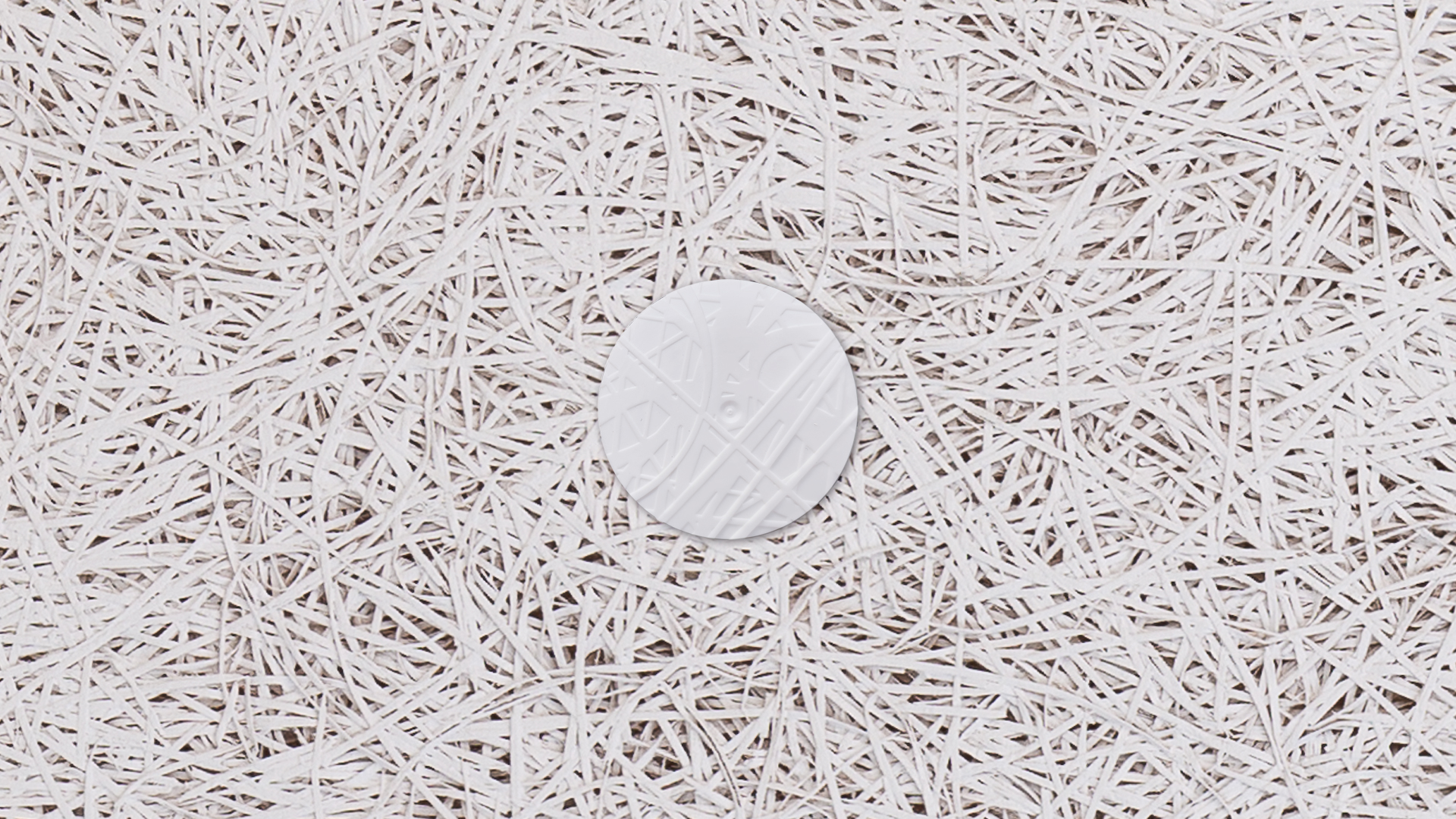

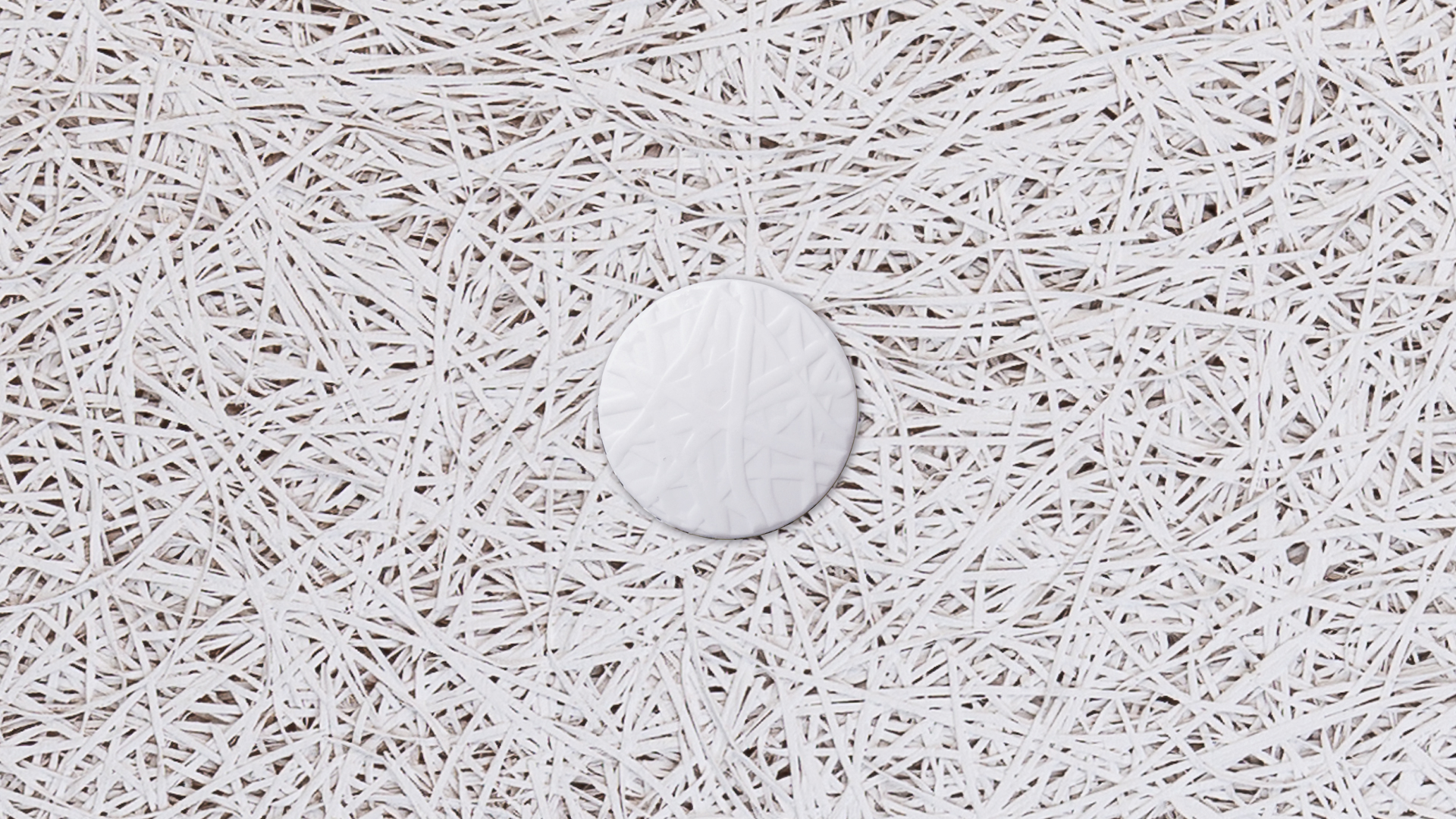

Vores slagplugs har en afslutningshætte med struktur relief. Dermed bliver slagpluggerne mindre synlige efter montering.
> STSP slagplug (beton)
> SLSP slagplug (beton)
> Egenskaber: skruer og slagplugs
> Betonbor (forboring til skruer og slagplugs) (beton)
STXB® strukturskruer til beton
Min. forankringsdybde 25 mm, forboring Ø 6 eller 6,5 mm*
STXB strukturskruer til beton er velegnede til direkte montering af kombiplader med en tykkelse på op til 225 mm på beton. Skruerne kan skrues plant med pladens overflade. Det gør det lille skruehoved mindre synligt og sikrer det bedst mulige slutresultat.
Specifikationer for STXB strukturskrue:
Kærv, Hoved: Torx 30, Ø18
DIMENSIONER [mm]
7,5 ×
50 / 80 / 100 / 110 / 125 / 135 / 150 / 175 / 200 / 225 / 250
Farve: Leveres som standard i lys natur, hvid 101 og sort 207. Specialfarver fås på bestilling.
STSB® universalskrue til beton, træ & stål
Min. forankringsdybde 25 mm i beton, 20 mm i træ og metal-stud, forboring Ø 6,5 mm*
STSB universalskruer er velegnede til montering af kombiplader med en tykkelse på op til 225 mm.
Specifikationer for universalskrue:
Kærv, Hoved: Torx 30, Ø18, skaft Ø5,8
DIMENSIONER [mm]
7,5 x
50 / 75 / 100 / 125 / 135 / 150 / 175 / 200 / 225 / 250
Farve: Leveres som standard i lys natur, hvid 101 og sort 207. Specialfarver fås på bestilling.
STSP® slagplugs til beton
Min. forankringsdybde 30 mm, forboring Ø 8 mm*
STSP slagplugs er velegnede til montering af kombipaneler med en tykkelse på op til 275 mm.
Specifikationer for STSP slagplugs:
DIMENSIONER [mm]
9 ×
50 / 80 / 110 / 120 / 140 / 170 / 200 / 250 / 300
Farve: Leveres som standard i lys natur, hvid, grå og sort. Specialfarver fås på bestilling.
SLSP® slagplugs til beton
Min. forankringsdybde 30 mm, forboring Ø 8,5 mm*
SLSP slagplugs er velegnede til montering af kombipaneler med en tykkelse på op til 275 mm.
Specifikationer for SLSP slagplugs:
DIMENSIONER [mm]
9 ×
50 / 60 / 80 / 100 / 110 / 120 / 140 / 160 / 170 / 180 / 200 / 220 / 230 / 250 / 270 / 300 / 350
Farve: Leveres som standard i lys natur, hvid og grå. Specialfarver fås på bestilling.
Egenskaber: skruer og slagplugs
Overfladebehandling
Elektrolytisk galvaniseret: forzinket eller 18 μ-belægning
Belægning: maling
*Forboring
Skruerne og slagpluggerne skal forborés med den korrekte borediameter (afhængigt af betonens kvalitet – test altid først flere steder).
Montering
For den præcise monteringsmetode, antallet af befæstelsesmidler pr. plade og korrekt placering henvises til monteringsvejledningen for den pågældende paneltype.
Anvendelse
Disse befæstelsesmidler kan anvendes både indendørs og udendørs. Under aggressive forhold anbefaler vi at anvende befæstelsesmidler i rustfrit stål.
Betonbor til beton
SDS-plus tilslutning Ø 10 mm
Vores betonbor (hammerbor) med SDS-plus tilslutning har en særlig kerne med forstærket spiral og en hårdmetalspids med unikt udviklet geometri. Det gør borene særdeles brugervenlige og velegnede til alle typer murværk, (armeret) beton og natursten.
Specifikationer for betonbor:
DIMENSIONER [mm]
|
Format* (mm)
|
Samlet længde |
Effektiv længde |
Forbrug (huller pr. hammerbor)
|
Egnet til |
|
6,5 mm |
210 |
150 |
100-200 |
STXB, STSB |
|
6,5 mm |
260 |
200 |
100-200 |
STXB, STSB |
|
6,5 mm |
310 |
250 |
100-200 |
STXB, STSB |
|
6,5 mm |
400 |
340 |
100-200 |
STXB, STSB |
|
8,0 mm |
210 |
150 |
100-200 |
STSP, SLSP |
|
8,0 mm |
260 |
200 |
100-200 |
STSP, SLSP |
|
8,0 mm |
310 |
250 |
100-200 |
STSP, SLSP |
|
8,0 mm |
400 |
340 |
100-200 |
STSP, SLSP |
|
8,5 mm |
260 |
200 |
100-200 |
SLSP |
|
8,5 mm |
310 |
250 |
100-200 |
SLSP |
|
8,5 mm |
450 |
390 |
100-200 |
SLSP |
Bemærk: Borestørrelserne i denne tabel er ikke standarddimensioner og fås derfor hos Troldtekt. Standard borestørrelser kan normalt købes hos din sædvanlige byggemarkeds- eller værktøjsleverandør. Kan du ikke skaffe den ønskede størrelse, er du velkommen til at kontakte os.
